- Frekans menzili 10Mhz-8.0 Ghz - 3 eksen isotropi EMF ölçümü - 3 kanallı prob ile yönsüz ölçüm - Yüksek dinamik menzil - Ayarlanabilir alarm eşiği ve hafıza fonksiyonu - Kolay ve güvenli kullanım
Teknik özellikler
GENEL ÖZELLİKLER
· Cep telefonları, baz istasyonları ve mikrodalga kaçakları gibi alanlarda elektromanyetik şiddeti ölçümü · Üç kanallı ölçüm probu ile yönden bağımsız ölçüm · Ekranda değer tutma, maksimum ve ortalama değer gösterim fonksiyonu · Otomatik veri saklama, 99 veri setini hafızada tutma · Seçilebilir eşik değeri aşımında sesli alarm · 9 V pili ve taşıma çantası ile birlikte
TEKNİK ÖZELLİKLER
· Sensör Tipi: Elektriksel alan · Frekans Aralığı: 50MHz - 3.5GHz · Ölçüm Birimleri: mV/m, V/m, µA/m, mA/m, µW/m2, mW/m2, W/m2, µW/cm2, mW/cm2 · Ölçüm Aralıkları: 20mV/m to 108.0V/m, 53µA/m to 286.4mA/m, 1µW/m2 to 30.93W/m2, 0µW/cm2 to 3.093mW/cm2 · Çözünürlük: 0.1mVm, 0.1µA/m, 0.001µW/m2, 0.001µW/cm2 · Sesli Alarm: Belirlenen eşik değeri aşımında sesli alarm · Hafıza: Otomatik saklama, son 99 veri setini hafızada tutma · Ebatlar: 237 x 60 x 60mm Ağırlık: 200g
Cep Telefonu Baz İstasyonu, Anten Radyasyonu, RF Güç Ölçümü, Kablosuz Ağ Bağlantıları ve Kablosuz İletişimin Bulunduğu Her Alan ve Mikrodalga Fırınlarda Kullanılabilir. 900MHz, 1800MHz, 2.7GHz, 3.7GHz ve 8GHz Optimize Ölçüm Yönden Bağımsız Üç Eksenli Ölçüm Maksimum Değer Sabitleme ve Ortalama Değer Hafızası Manuel Olarak 99 Adet Kayıt Hafızası Kullanıcı Tarafından Ayarlanabilir Alarm Eşikleri 9V Bataryası ve Taşıma Çantası İle Beraber Sensör Tip Elektriksel Alan Frekans Aralığı 10MHz - 8GHz (900MHz, 1800MHz, 2.7GHz, 3.5GHz ve 8GHz) Ölçüm Birimleri mV/m, V/m, μA/m, mA/m, μW/m2, mW/m2, W/m2, μW/cm2, mW/cm2 Ölçüm Aralıkları 20mV/m - 108.0V/m 53μA/m - 286.4mA/m 1μW/m2 - 30.93W/m2 0μW/cm2 - 3.093mW/cm2 Çözünürlük 0.1mV/m, 0.1µA/m, 0.1µW/m2, 0.001µW/cm2 Sesli Alarm Kullanıcı Tarafından Ayarlanabilir Hafıza Manuel Olarak 99 Ölçüm Ebatlar 67 x 60 x 247mm Ağırlık 250g Garanti Süresi 2 Yıl
Cep Telefonu Baz İstasyonu, Anten Radyasyonu, RF Güç Ölçümü, Kablosuz Ağ Bağlantıları ve Kablosuz İletişimin Bulunduğu Her Alan ve Mikrodalga Fırınlarda Kullanılabilir.

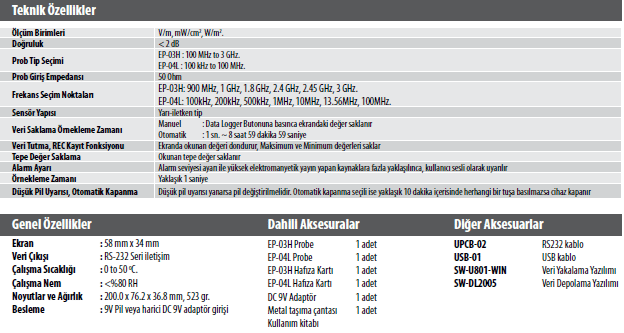

·3 Eksen prob. ·Genis ölçüm araligi, 100 KHz ~ 3 GHz. ·Radyo frekans elektromanyetik alan ölçümü. ·Genis-bantli cihazlarin yaydigi elektromanyetik alan ölçümleri. ·Daha hassas ölçüm amaciyla cihazla birlikte iki ayri prob sunulmustur: EP-04L ( Low frequency Probe, 100 KHz ~ 100 MHz) EP-03H ( High frequency Probe, 100 MHz ~ 3 GHz) ·Okuma birimleri : V/m, W/m2, mW/cm2. ·Alarm seviyesi ayari ile yüksek elektromanyetik yayin yapan kaynaklara fazla yaklasilinca, kullanici sesli olarak uyarilir. ·Ölçülen sinyalin maksimum tepe degerini saklama fonksiyonu. ·Veri saklama fonksiyonu ile o anki okunan degeri saklama. ·RS232 bilgisayar baglantisi. ·Gerçek zamanli veri depolama özelligi; dahili saat ( saat-dakika-saniye, yil-ay-gün ). ·Otomatik veya manuel veri kaydi, 16,000 adet kayit. ·Genis örnekleme zaman ayari : 1sn. ~ 8 saat 59 dakika 59 saniye. ·Metal tasima çantasi. ·En iyi görüs açisi için kontrasti ayarlanabilir büyük LCD ekran. ·Mikroislemcili tasarim sayesinde özel fonksiyonlar ve yüksek dogruluk. ·DC 9V pil veya DC 9V adaptör ile çalisabilme imkanı.
Elektromanyetik alan gücü ölçer Otomatik olarak tepe değer ölçme fonksiyonu En yüksek manyetik alanı bulma RS232 bilgisayar bağlantılı, veri saklama ( TES 1392) Bilgisayar direk bağlanama ( TES 1391-1392) Bilgi işlem (TES 1392) Kademe 200/2000 mili Gauss 20/200 mikro Tesla Çözünürlük 0.1/1 mili Gauss 0.01/0.1 mikro Tesla Eksen adedi tek eksen Bant genişliği 30 Hz den 300 Hz Doğruluk ( 3% +3d) 50HZ/60Hz Veri kapsitesi 16000 (TES 1392 ) (RS 232)
Elektromanyetik alan gücü ölçer Otomatik olarak tepe değer ölçme fonksiyonu En yüksek manyetik alanı bulma RS232 bilgisayar bağlantılı, veri saklama ( TES 1394) Bilgisayar direk bağlanama 999 bilgi hafızalama( TES 1394 ) Kademe 200/2000 mili Gauss 20/200 mikro Tesla Çözünürlük 0.1/1 mili Gauss 0.01/0.1 mikro Tesla Eksen adedi üç eksen Bant genişliği 30 Hz den 2000 Hz Doğruluk ( 3% +3d) 50HZ/60Hz
Küçük, Hafif ve Taşınabilir , Yüksek Doğruluk, Gauss veya Tesla Gösterim , 0.1 mG /.01µT Çözünürülük, Düşük Batarya Uyarısı, Dalga Şekli ve RMS Analog Çıkış (4190) Seçilebilir X. Y, veya Z Eksen + Vektör Toplama, Min/Max ve Dondur, 0 True RMS Okuma, Göreceli Ölçüm, USBus Bağlantı
A Analog Çıkış Bu opsiyon bir osiloskop, spektrum analizör veya benzer test cihazlarında izlenebilen bir analog dalga şekli çıktısını sunar. Bu harmoniklerin ve diğer dalga şekli özellikleri nin belirlenmesinde büyük kolaylıklar sağlar. D DC Çıkış Bu opsiyon görüntülenen manyetik alan değerine paralel olarak kayıt cihazları, data logger ve benzeri cihazların sürülmesini sağlayan bir gerilim üretilmesini sağlar. X Anahtarlanabilen Tek Eksen Modu Manyetik alanın vektör içeriğinin görüntülenmesini sağlar. Bu opsiyon manyetik alanın seviyesinin yanında yönününde belirlenmesini sağlar.
Manyetik Alan Ölçer PCE-MFM 3000, hem statik hem de dinamik alanlarda ölçüm gerçekleştirmeye uygun bir cihazdır. Bu yüzden Manyetik Alan Ölçer PCE-MFM 3000, örneğin solenoid valflar ve rölelerin kontrolü için ideal bir cihazdır. Özellikle sanayi sektöründe bu çok önemlidir çünkü bir valfın düzgün çalışıp çalışmadığı veya bir rölenin hala değişip değişmediği hızlı biçimde kontrol edilebilir. Manyetik Alan Ölçer PCE-MFM 3000, gövde aracılığıyla üretilen manyetik alanı ölçer. Bu yüzden gövdeyi açmak gerekli değildir dolayısıyla gövdenin işleyişini hızlı ve hassas biçimde kontrol edebilir. Sondanın çok düz ucu sayesinde, Manyetik Alan Ölçerin harici sondası küçük yuvalara tanıtılabilir. Özellikle bu durum aircore transformatörler ölçüleceği zaman avantaj sağlar. Manyetik Alan Ölçer aynı zamanda bir manyetik alanın dağılımını, alan yoğunluğunun azalması ya da büyümesini çok iyi tespit ederek sayısal gösterim aracılığıyla gösterme ve açıklamaya hizmet eder. Küçük ölçüm aralığı sayesinde bu Manyetik Alan Ölçer, güvenli şekilde küçük manyetik alanları ölçmek için iyi bir şekilde donatılmıştır. Özellikle çok hassas manyetik alana sahip düğme mıknatıslar ya da manyetik kılavuzların manyetik alanı bu Cihazla tespit edilebilirler.
- harici sensörlü el tipi Ölçüm Cihaz - statik ve dinamik Manyetik Alan ölçüm imkanı - çok hassas Hallsensörü - değişik birim seçim imkanı (mG / µT)
- Data-Hold Fonksiyonu - pil koruması için otomatik bağlantı kesme - RS232 Arayüz - Maks.- Min.- Kayıt Fonksiyonu
Harici sensörlü Radyasyon Ölçüm Cihazı / 30.000 G'ye kadar ölçüm aralığı / Hafıza / Dahili belleği 7000 değere kadar hafıza / Canlı görüntüleme ve okuma / Batarya yazılımı ve ayrıca şebeke çalışması / Sensör kablosu yakl. 1 m / Pil ömrü yakl. 100 saat
Milli-Radyasyon Ölçüm Cihazı, mevcut manyetik alanı ölçmek için güvenilir bir ölçüm cihazıdır. Bu Milli-Radyasyon Ölçüm Cihazı, hem statik hem de alternatif manyetik alanların ölçülmesi için uygundur. Milli-Radyasyon Ölçüm Cihazında ki harici probun düz probu operatörün çok küçük açıklıklarda bile ölçüm yapmasını sağlamaktadır. Milli-Radyasyon Ölçüm Cihazında 30.000 G'ye kadar olan ölçüm aralığı, çok çeşitli ölçüm işlemlerini kapsamaktadır. Manyetik alanın ölçülmesinin yanı sıra, Milli-Radyasyon Ölçüm Cihazı aynı zamanda sıcaklığı da ölçmektedir. Milli-Radyasyon Ölçüm Cihazı ayrıca ayarlanabilir bir alarm fonksiyonuna sahiptir. Milli-Radyasyon Ölçüm Cihazında bu ayarlanabilir alarm fonksiyonu ile, ölçülen bir değer aşıldığında operatör derhal uyarılmaktadır.
Özellikler - Ayarlanabilir alarm fonksiyonu - PC bağlantılı veri belleği - Sıcaklık ölçümü - Değiştirilebilir AC / DC ölçümü - Kabarcık ile sensör hizalama mümkün - El cihazı için kauçuk koruyucu kapak
Teknik Özellikler
% 1 hassasiyetle hassas elektromanyetik alan ölçer / Otomatik kapanma / Enine ölçüm / Arka ışık / Tesla ve Gauss ölçümü / Statik manyetik alanlar için
2.400 mT ölçüm aralığıyla, elektromanyetik alan ölçer çok çeşitli ölçüm görevlerini kapsar. Elektromanyetik alan ölçer % 1'lik bir hassasiyete sahiptir. Bu, elektromanyetik alan ölçer çok hassas bir ölçüm cihazı yapar. Örneğin, röle ve sabit mıknatıslar, elektromanyetik alan ölçer ile mevcut manyetik alan için test edilebilir. Elektromanyetik alan ölçer bu nedenle üretim süreçlerinde veya kalite kontrolünde kullanılır.
Özellikler - Teslimat kapsamında bulunan kalibrasyon sertifikası - Çok hassas ölçüm teknolojisi - 24.000 G ve 2.400 mT'ye kadar ölçüm aralığı - Enine sensör - Statik manyetik alanları ölçmek için - Otomatik kapanma
% 1 hassasiyetli hassas elektromanyetik alan ölçer / Eksenel ölçüm / Otomatik kapanma / Arka ışık / Tesla ve Gauss ölçümü / Statik manyetik alanlar için
Özellikler - Teslimat kapsamında bulunan kalibrasyon sertifikası - Çok hassas ölçüm teknolojisi - 24.000 G ve 2.400 mT'ye kadar ölçüm aralığı - Eksenel sensör - Statik manyetik alanları ölçmek için - Otomatik kapanma
5180 serisi Hall Effect taşınabilir gaussmetre manyetik alan ölçüm cihazları üreticisinin son dizaynını temsil etmektedir. Dinamik Prob Doğrulama özelliği sayesinde %1,1 lik temel doğruluk oranı ile 0 kG dan 30kG a ölçüm yapılmasını mümkün kılar. Cihazların uygulama kapasiteleri aşağıdaki tabloda belirtildiği gibi kullanımı fonksiyonelleştirmenin yanında kolaylaştırıcı özellikler getirmektedir. 5180 modeli alan ölçümlerini Gauss, Tesla veya Amper/Metre cinsinden yapabilmenin yanında Analog çıkış ve USB arabirim özelliklerini sunar.
Elektromanyetik Radyasyon Analizadörü PCE-EMF 823, radyasyonu Tesla veya micro Gauss olarak belirlemek içindir. Özellikle televizyon, lamba, bilgisayar, akım kondüktörleri, ekranlar, sanayi tipi elektrik kurulumları gibi elektronik cihazların yaydığı elektromanyetik ışınları ölçmek için bu Elektromanyetik Radyasyon Analizadörü PCE-EMF 823 tasarlanmıştır. Bu Analizadör yardımıyla yaşadığınız ortamdaki Elektromanyetik Radyasyon kaynaklarını tespit edebilirsiniz. Böylelikle bu kaynakları ortadan kaldırabilir ya da korunma önlemi alabilirsiniz. Bu cihazla yaşam kalitenizi arttırarak sağlığa zararlı Elektromanyetik Radyasyon riskini azaltabilirsiniz. Elektromanyetik Radyasyon Analizadörü PCE-EMF 823’ün kullanımı çok kolaydır. Bu yüzden deneyimsiz personel dahi bu cihazı kullanabilir.
Manyetik akış yoğunluğu değerleri ( B, mikrotesla, µT) yerden bir metre yükseklikte bir elektrik aktarım hattının yakınında (direk, skalada gösterilmemiştir) ölçülmüştür. B değerlerinin hattan uzaklaştıkça küçüldüğü görülür. Hattın dikeyinde B, 6 6 µT'ya kadar yükselir; hatta 15 metrede ise B yarıya iner; 30 metreden daha uzak mesafelerde ise B mikrotesla ondalık seviyesinde olur.
Manyetik Alan Ölçüm Cihazı PCE-G 28'nin, elektromanyetik radyasyonu belirlemek için triaksial bir Sondası mevcuttur. Bu Manyetik Alan Ölçüm Cihazı PCE-G 28 özellikle transformatörlerde ölçüm için ve bilgisayar ekranlarının, televizyonun, endüstriyel elektrik kurulumların (manyetik ayırıcılar, elektro-motorlar ...) yaydığı manyetik alanı değerlendirmek amacıyla tasarlanmıştır. Manyetik Alan Ölçüm Cihazı Avrupa standartlarına uygundur (European Union Electromagnetic Compatibility Directive IEC 801-1 (EN 50081-1 ) ve laboratuar ile Ölçüm Cihazları IEC 204 (EN 60204) gereksinimlerini yerine getirir. Manyetik Alan Ölçüm Cihazının triaksial sondası aracılığıyla her spesifik eksen dönüştürmesinden istifade edilmiş olur. Bu küçük Manyetik Alan Ölçüm Cihazı, sanayide ve laboratuar ortamında kullanıma uygun özelliklere sahiptir. Rahat, hızlı ve hassas bir cihazdır.
- manyetik alanlar için triaksial Sonda - "HOLD"-Fonksiyonu - µT vey mGs ölçüm birimleri - büyük LCD-Ekran - geniş frekans aralığı (300 Hz'ye kadar)
- kolay kullanım - pil ile çalışma - iş ortamını analiz etmek için uygundur - Avrupa standartlarına uygun IEC801-1 (EN 50081-1) / IEC204 (EN 60204)
Elektromanyetik alanlar hakkında bilgi
Elektromanyetik alanlar, elektrik cihazları ve kurulumlarının kullanımdan kaynaklanır. Frekansına bağlı olarak organizmamızda ciddi etkiler yaratabilir. Sonuçları rahatsızlık ve sinir yıpranmasından iç yanmalara kadar gider. Bu yüzden iş koruma kanunu ve endüstriyel hükümler temel alınarak elektromanyetik alanlara maruz kalan işçilerin aldığı riski belirlemek gereklidir. 1 nolu alan bütün dentelenen alanları kapsar ör: endüstriyel elektrik atölyeleri ve şirket tarafından kontrol edilen alanlar. Tesisin kullanım biçimine bağlı olarak az seviyede maruz kalınan genel giriş alanlarını da kapsar. Bu düşük seviyede maruz kalma vardiya değişimi anlamına gelir. Güvenlikten sorunlu kişi elektromanyetik radrasyonu Gauss veya Tesla olarak belirler ve cihaz yardımıyla sınıflandırabilir. 1 nolu alanda teknik enerji frekansı f = 50 Hz ise limit değer 1,36 µT , 2 nolu ortamda ise 0,42 µT.
Aralık
mikroTesla: 0 ... 20 µT / 0 ... 200 µT / 0 ... 2000 µT milliGauss: 0 ... 200 mGs /0 ... 2000 mGs /0 ...20000 mGs
30 ... 300 Hz
Cihaz: 195 x 68 x 30 mm Sonda: 225 x 75 x 55 mm
Teslimat içeriği 1 x PCE-G28 Manyetik Alan Ölçüm Cihazı, 1 x 1 m kablosuyla triaksial Sonda, 1 x Pil, 1 x Kullanım Kılavuzu (komple Taşıma çantasında)

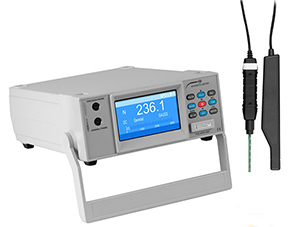

- 2 sensörlü masa üstü cihaz - statik ve değişen manyetik alanlar için - yüksek hassasiyetli Hall sensörü - seçilebilir farklı üniteler (mG / µT)
- SD bellek kartında veri depolama - otomatik kapatma - seri arayüz - maks. - min. - tutma fonksiyonu
PCE-MFM 4000 Gaussmetre teknik özellikleri
ölçüm fonksiyonu
ölçüm aralığı
karar
doğruluk
DC manyetik alan hassas sensörü
± 30µT ± 300 µT ± 300 mG ± 3000 mG
0.01 µT 0.1µT 0.1 mG 1 mG
± (% 2 MB + 2 mG) @ ± 100µT / 1000 G
DC manyetik alan standart sensörü
± 300 mT ± 3000 mT ± 3000 G ± 30000 G
0.01 mT 0.1 mT 0.1 G 1 G
± (% 5 KDV + 10 Dgt)
AC manyetik alan hassas sensörü 50/60 Hz
30µT 300 µT 300 mG 3000 mG
± (% 2 MB + 2 mG) @ 0 ... 100µT / 1000 G
AC manyetik alan standart sensörü 50/60 Hz
150 mT 1500 mT 1500 G 15000 G
Genel teknik veriler
ölçüm hızı
1 saniye
ölçüm yönü
tek eksenli
ekran
LC ekran
özellikleri
Veri tutma / maks. Min. Bellek
hafıza
Veri kaydedici tek değerli bellek
Veri kaydedici depolama hızı
1, 2, 5, 10, 30, 60, 120, 300, 600, 1800, 3600 s
arayüzey
seri
Çevre koşulları
0 ... 50 ° C / maks. % 85 Bağıl Nem
güç kaynağı
6 x 1,5 V AA pil isteğe bağlı 9 V güç kaynağı
akım tüketimi
yaklaşık 138 mA
Boyut cihazı hassas sensör standart sensörü
292 x 236 x 98 mm 195 x 25 x 19 mm 177 x 29 x 17 mm
ağırlık
275 g
Teslimat kapsamı Gaussmetre PCE-MFM 4000
1 x Gaussmetre PCE-MFM 4000, 1 x standart sensör, 1 x hassas sensör, 1 x SD bellek kartı, 6 x 1,5 V AA piller, 1 x kullanım kılavuzu
