BGA-SMD Lehimleme ve Lehim Sökme Sistemleri



XYTRONIC IR 860

BGA Sökme Takma Sistemi (Infrared)

IR 860 BGA SÖKME TAKMA SİSTEMİ

Hassas pin yapısına sahip olan BGA, CSP, QFP gibi birçok yüzey montajlı elektronik malzemeleri, lehimleme ve sökme işlemlerinde kullanılmak üzere tasarlanmış sistem, sıcak hava üfleme ile sökme takma işlemlerinde yaşanan zorluklar düşünülerek, infrared teknolojisi ile donatılmıştır. Bu teknolojiyi kullanan piyasadaki en ekonomik çözüm olan IR 860 sistemi, mikroişlemci ana modülü, sıcaklık kontrollü alt ısıtıcı ve infrared el aparatı ile birlikte gelir. Zaman ayarlamaları ile daha önce yaptığınız işlemlerde kayıt ettiğiniz sıcaklık değerlerini , bu zaman aşıldığında alarm vererek, işlemleri aynı mükemmellikte yapmanıza olanak sağlar
Model no

IR 860

IR El Aparatı

IR 150W

Alt Isıtıcı

IR 650W

Güç Gereksinimi

220-240 VAC, 50 Hz

Sıcaklık Aralığı

El aparatı: 45°C - 450°C
Alt Istıcı: 30°C - 350°C

Ebatlar

170mm x 100mm x 200mm

Ağırlık

6,1kg

XYTRONIC LF-1000 ile ilgili fiyat teklifi istiyorum.

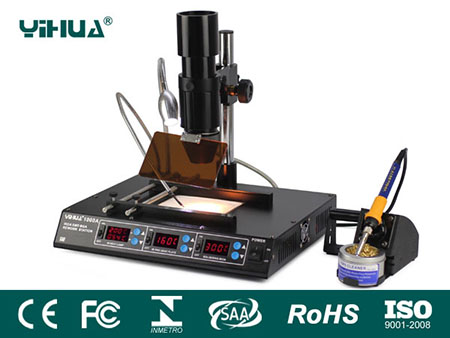

1000A Kızılötesi BGA SÖKME TAKMA SİSTEMİ


1. YIHUA-1000A kızılötesi BGA rework istasyonu, piyasa talebine ve en son teknolojik tasarıma göre uzak kızılötesi ışık, ön ısıtıcı ve lehimleme ve sıcak hava desoldering BGA rework istasyonları ile entegre edilmiştir.
2. İnsanlık tasarımı ile yapılır. Kızılötesi lehimleme, lehimleme IC'nin yüzey sıcaklığını gerçek zamanlı olarak izlemek için en son güvenlik sondasını kullanır, böylece yüksek sıcaklığın neden olduğu lehim parçalarının hasar görmesini önler. Bu ekipman son derece iyi bir güvenlik uygulaması sunar.
3. Sıcak hava tabancası, hava tahrikli hava girişinin ve demir uçlarının sıcaklığını periyodik olarak gerçek zamanlı olarak izlemek ve düzeltmek için yüksek hızlı 100 ms'lik temelli Samsung mikro kontrol çipi PID prosedürlerini kullanır. Sıcaklık son derece kararlı.
4. BGA yeniden işleme istasyonunun demir tutamağı, yüksek sıcaklığa dayanıklı silikon tel kullanmaktadır. Silikon telin, 300 ? demir uçlarıyla temas ettiğinde 30 saniye içinde hasar görmemesi.
6. Ekipman -50 ? ila +50 arası sıcaklık kompanzasyon fonksiyonuyla birlikte gelir. Kızılötesi ışık 5-80 güç ayarlama işlevine sahiptir.
7. Ayrıca, farklı müşterilerin ihtiyaçlarını karşılamak için ? / ? dönüştürme işlevi vardır.

Parametreler

Makina Ünitesi
Giriş gerilimi AC 220V ±% 10 50Hz
Güç 1450W
Sabit Sıcaklık 300 ? Güç (yüksek hız PID programlanabilir güç tasarrufu) 600W ± 10%
Çalışma alanı 0 ~ 40 ? Bağıl nem <% 80
Depolama sıcaklığı -20 ~ 80 ? Bağıl nem <% 80
Makine Ebatları
Ağırlık 7.26kg
parçalar
madde Silah parçaları Demir parçaları
İş Voltajı AC 220V ±% 10 50Hz AC 26V ±% 10 50Hz
Çıkış gücü 650W 75W
Sıcaklık aralığı 100 ? ~ 480 ? 200 ? ~ 480 ?
Hava Akışı Türü Fırçasız fan ---
Hava akımı 120L / dakika ---
Sıcaklık Kararlılığı ± 1 ? (Statik) ± 1 ? (Statik)
Ekran modu Kırmızı / yeşil LED ekran Kırmızı / yeşil LED ekran
Sıcaklık Düzeltme Metodu PID dijital program düzeltme IPID Dijital program düzeltme
Sıcaklık Döngüsünün PID Düzeltmesi Hız 20ms Yüksek hız100ms
Isıtıcı Gözenekli seramik ısıtıcı İthal edilen büyük elektrikli ısıtıcı
Demir İpuçları Zemin Empedansı --- <2ω
Demir İpuçları Gerilim --- <2mv
Kızılötesi lamba parçaları Ön ısıtma parçaları
İş Voltajı AC 220V ±% 10 50Hz İş Voltajı AC 220V ±% 10 50Hz
Maks. Güç 150W Çıkış gücü 600W
Etkili Pozlama Alanı 30 * 30mm Isıtma Alanı 130X130mm
Ekran modu Kırmızı / yeşil LED ekran Kırmızı / yeşil LED ekran Ekran modu
Güvenlik Sıcaklık Sensörü K tipi termokupl Sıcaklık sensörü K tipi termokupl
Sıcaklık Kontrol Aralığı 50 ? --350 ? Sıcaklık Kontrol Aralığı 50 ? --200 ?
1000A Kızılötesi BGA ile ilgili fiyat teklifi istiyorum.
